三相扩展单元 EXT1
三相扩展单元 EXT2
与使用 50 Hz 市电电压进行测量相比，这种方法要简单得多、快得多，也更精确。
凭借 DPG10 系列的脉冲测量方法，测量仅需 5 – 10 秒，并提供完整的电感曲线 L(I)，其电流轴以有效值进行标定。
测量结果与使用三相正弦电压和电流的常规测量结果等效。此外，还可以进行 50 Hz 或 60 Hz 的校正。
三相扩展单元有两种不同的型号可供选择。EXT1 型号适用于所有高达 3000 A 的基本设备（宽度 365 毫米）。
EXT2 型号的宽度为 470 毫米，并且是 DPG10 – 4000B/F 基本设备所必需的。
三相电感测量的最大电流取决于所使用的基本设备。使用 DPG10 – 1500B 可将电感曲线确定至约 880 Aeff，使用 DPG10 – 4000B/F 可确定至约 2350 Aeff。对于较大的电感值，由于最大可用脉冲能量的限制，该电流会减小。
针对三相电感的最大可能有效电流

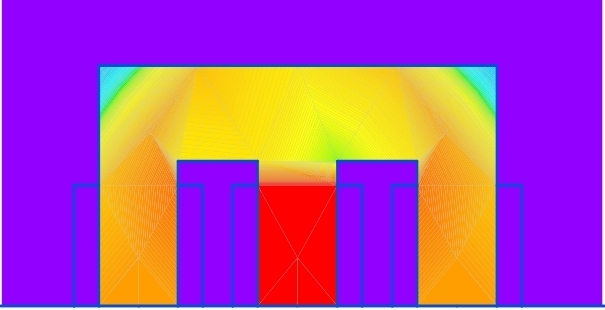

三相电抗器的有限元仿真
磁通分布
供货范围
- 三相扩展单元
- 电缆套件包含：
- 强制和感应测量电缆，三股，每根 1 米
- 星点连接线，三股，1 米
- 9 个端子
- DPG10 与扩展单元之间的强制和感应连接线
- DPG10 与扩展单元之间的数据线
- 仅包含在 EXT2 扩展单元中：开尔文测量线，三股；1.5 米；高达 5 kA (KK31-6)
- 德语/英语操作手册
- DPG10 基本设备不包含在供货范围内。
- 开尔文测量线，三股，1 米 (KK31-4)
- 开尔文测量线，三股；1.5 米；高达 5 kA (KK31-6)
- 运输箱 (CASE1)
- 可根据要求提供定制测量线
